Les géoboucles, le réseau de captation géothermique pratique et économique !

Les géoboucles, installation

Manuel d’installation

Installation d'une géoboucle

Nos géoboucles sont incroyablement simples et rapides à installer. Pour un réseau de 10 kW (ou plus petit), vous n’aurez sans doute pas besoin de collecteur, puisque vous rentrerez directement dans le local technique avec les deux départs et les deux retours. Avec une grue assez puissante, vous aurez terminé l’installation complète de votre réseau en 4 heures. Notre manuel d’installation vous détaille toutes les étapes de cette opération.

N’hésitez pas à nous contacter pour toute question éventuelle.

Télécharger notre manuel d'installation

Les géoboucles, infos techniques

Puissances et dimensions

Picto


3 puissances - 3 tailles 3 kW - 30m 4 kW - 40 m 5 kW - 50 m

Déroulée dans sa tranchée, la géoboucle fait 1.2 m de large pour 30, 40 ou 50 m de long. 1 géoboucle de 30 m représente une puissance de 3 kW*, 40 m 4 kW* et une géoboucle de 50 m, 5 kW*. En combinant plusieurs géoboucles, (toujours de la même taille), nous pouvons proposer des réseaux de toutes les puissances ou presque. Plus d’infos sur notre fiche technique.
*Puissance thermique de la pompe à chaleur

Voir la fiche technique

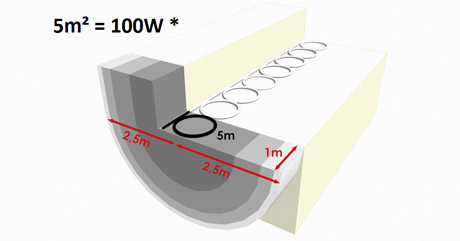

Zone de captation d'une géoboucle

Dimensionnement

20 W / m²

Les géoboucles puisent de l’énergie jusqu’à 2,5 m de part et d’autre du centre de la tranchée. Elles puisent jusqu’à 100W par mètre*, sur une superficie de 5 m2 (il y a 5 mètres de tuyaux par mètre de tranchée).
*Dans un sol favorable à la géothermie.


Vu le faible coût du système, nous aurons tendance à sur dimensionner le réseau dans les cas où il n’y a pas de combinaison possible. Une pompe nécessitant un réseau de 13 kW sera alors reliée à 3 géoboucles de 5 kW.

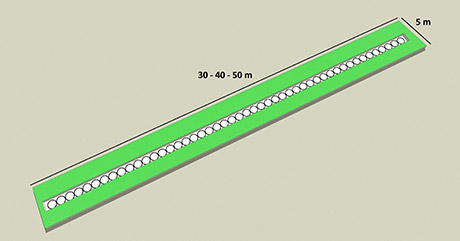

Superficie d'une géoboucle

Superficie

La géoboucle puise de la chaleur sur 5 m de large et 30, 40 ou 50m de long. Pour un réseau de 10 kW, nous déployons 2 géoboucles de 50 m. Nous obtenons une superficie de (5+5) x 50 = 500 m2.

Règles de pose et régénération du sol

Il est impératif que les boucles se trouvent dans un sol qui reste perméable (pas sous une terrasse ou car-port) et à minimum 2.5 m de toute fondation. Il faut que les centres de 2 géoboucles/tranchées soient toujours éloignés d’au minimum 5m.

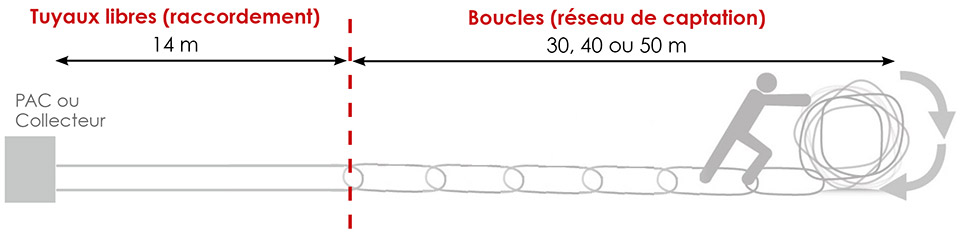

Composition

Vous avez aussi la possibilité de couper les colsons formant les 2 ou 4 premières boucles, et de rallonger ainsi les longueurs libre de 5 ou de 10 mètres. Attention cependant ; si ces 5 ou 10 mètres en plus ne sont plus dans la terre, la puissance de la géoboucle sera plus faible.
Plus d’infos dans notre manuel d’installation.

Les géoboucles, accessoires


Catalogue produit

Nous proposons également toute une série d’accessoires pour votre réseau de captation que nous pouvons vous livrer sur chantier en kit complet. Par exemple, nos raccords rapides ne nécessitent pas d’outils. Un simple clic suffit ! Découvrez notre gamme complète en téléchargeant notre catalogue en ligne.

Télécharger notre catalogue

Les géoboucles, un produit 100% belge!
